مخفض سرعة علبة التروس للآلة الصناعية

PLMD 120 / PLMD +120

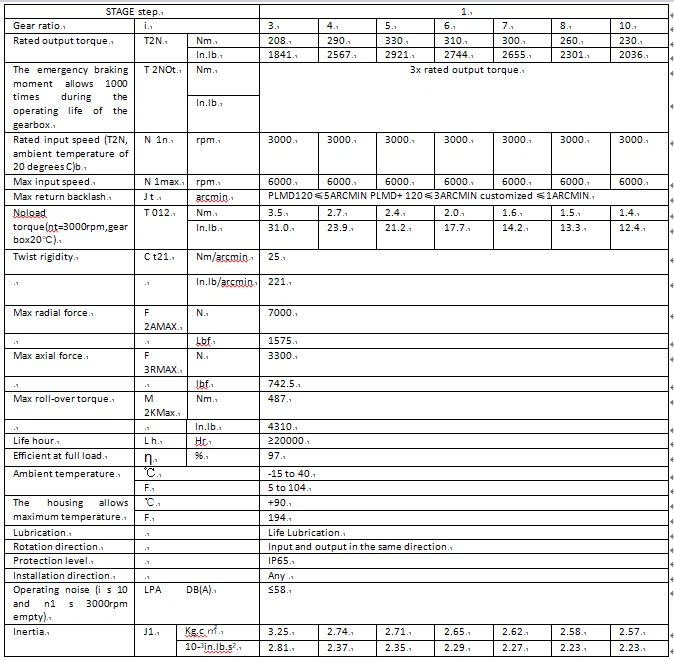

مستوى المرحلة				2
نسبة والعتاد	i			15		16		20	25			30	35		40		50	60	70	80	100
عزم الدوران الناتج المقدر	T2N		نانومتر	208		220		290	330			310	300		260		330	310	300	260	230
			In.lb	1841		1947		2567	2921			2744	2655		2301		2921	2744	2655	2301	2036
تسمح لحظة الكبح في حالات الطوارئ بـ 1000 مرة خلال العمر التشغيلي لعلبة التروس	تي 2		نانومتر	3x عزم الدوران الناتج تصنيفا
			In.lb
سرعة الإدخال المقدرة (T2N ، درجة الحرارة المحيطة 20 درجة مئوية) ب	N 1n		دورة في الدقيقة	3000		3000		3000			3000	3000	3000		3000		3000	3000	3000	3000		3000
أقصى سرعة إدخال	N 1 ماكس		دورة في الدقيقة	6000		6000		6000			600	6000	6000		6000		6000	6000	6000	6000		6000
ماكس العودة رد فعل عنيف	J t		أرسمين	PLMD120≤5ARCMIN PLMD+ 120≤3ARCMIN مخصصة≤1ARCMIN
عزم الدوران Noload (nt=3000rpm ، صندوق التروس 20ºC)	T 012		نانومتر	1.5	1.4			1.2		1.1		0.9	0.8		0.7		0.6	0.6	0.5	0.5			0.5
			In.lb	13.3	12.4			10.6		9.7		8.0	7.1		6.2		5.3	5.3	4.4	4.4			4.4
تطور الصلابة	C t21		نانومتر / أرسمين	25
			In.lb/arcmin	221
أقصى قوة شعاعية	F 2AMAX		N	7000
			Lbf	1575
أقصى قوة محورية	F 3RMAX		N	3300
			رطل	742.5
أقصى عزم دوران	م 2 كيلو		نانومتر	487
			In.lb	4310
ساعة الحياة	L h		هر	≥20000
كفاءة عند التحميل الكامل	η		%	94
درجة الحرارة المحيطة	ºC			-15 إلى 40
	F			من 5 إلى 104
يسمح الغلاف لدرجة الحرارة القصوى	ºC			+90
	F			194
تشحيم				تزييت الحياة
اتجاه الدوران				الإدخال والإخراج في نفس الاتجاه
مستوى الحماية				IP65
اتجاه التثبيت				اي اتجاه
ضوضاء التشغيل (10 و n1 ثانية 3000 دورة في الدقيقة فارغة)	LPA DB (A)			≤58
التعطيل	J1	كجم سم 2		0.47			0.47	0.47		0.47		0.47		0.47	0.47	0.44		0.44	0.44	0.44				0.44
		10-³in.lb.s²		0.41			0.41	0.41		0.41		0.41		0.41	0.41	0.38		0.38	0.38	0.38				0.38

1. تتبنى واجهة نقل التروس محامل أسطوانية بإبرة كاملة بدون قفص ،
زيادة منطقة التلامس لتحسين صلابة الهيكل وعزم الدوران الناتج.

2. يتبنى حامل الكوكب وعمود الخرج تصميم هيكل متكامل لـ
تحسين تماسك المنظم مع ضمان أقصى صلابة الالتواء.

3. استخدام شحم التزليق الصناعي واعتماد تصميم الختم بدرجة حماية IP65 ،
زيت التشحيم لا يتسرب ولا يحتاج إلى صيانة.

4. عن طريق تقليم شكل السن وقيادة سطح السن اللولبي لتقليل تأثير وضوضاء الترس داخل وخارج ،
جعل عملية تشابك التروس أكثر استقرارًا وزيادة عمر خدمة نظام التروس.

5. يعتمد المخفض تصميم الترس الحلزوني ، ونسبة تشابك ملف الأسنان الخاص به أكثر من ضعف التروس المهمازة العادية.
تتميز بخصائص التشغيل السلس والضوضاء المنخفضة وعزم الدوران العالي الناتج ورد الفعل العكسي المنخفض.

خدمات تقنية:

وفقًا للمعلمات ذات الصلة المقدمة من العميل ، يتم استخدام برنامج SIGRINER الهندسي لإنشاء مخطط منحنى حمل الحركة لمعدات الآلية للحصول على المعلمات المقابلة واشتقاق منحنى حمل الحركة. اعرض بشكل بديهي المعلمات المهمة ومؤشرات الحمل في نظام النقل لمساعدة العملاء على تنفيذ تصميم هيكلي معقول.
توفر SIGRINER قاعدة بيانات amotor من 500 شركة تصنيع محركات مؤازرة في جميع أنحاء العالم

تدريب العملاء:
يشرفنا أن نقدم لك خبرتنا في تصميم الحوسبة التطبيقية ونقلها. يمكننا توفير التدريب المناسب وفقًا لاحتياجاتك. يرجى الاتصال بمهندسنا ، أو إرسال acall / wechat إلينا

تطبيق الصناعة• نحن نقدم إمدادًا سريعًا ودعمًا قويًا في جميع أنحاء العالم من خلال شبكة مبيعات وخدمة كاملة
• مع سنوات من الخبرة الغنية ، يقدم خبراؤنا المعتمدون خدمات استشارية رائدة في السوق لمختلف القطاعات الصناعية

• تكنولوجيا الروبوتات والأتمتة والمعالجات
مجموعة متنوعة من علب التروس المؤازرة وأنظمة النقل الميكانيكية ، من الموديلات الاقتصادية إلى النماذج المتطورة ؛ يمكن تطبيقها على مختلف الروبوتات ومحاورها المساعدة ، مثل أعمدة النقل وأجهزة التحكم في المحطة

•آلة طباعة
تضمن علبة التروس المبتكرة الاستقرار ودقة التزامن ودقة طويلة المدى حتى عند السرعات العالية
الحل الأمثل لعمليات الطباعة عالية الجودة وتطبيقات المهام المستمرة الأخرى
الخيار: مستشعر متكامل لمراقبة توتر الورق والمعلمات المماثلة

• أدوات الآلات وأنظمة التصنيع
الدقة العالية والتشغيل المستقر والكفاءة العالية كلها مستمدة من حلول النظام الميكانيكي المستقرة والخالي من رد الفعل العكسي والصلابة العالية ، مثل تطبيق المنتجات على محاور التغذية والدوران والمساعدات
• ماكينات تغليف وتغليف
سلسلة من علب التروس المصممة خصيصًا لمختلف الأعمدة المستخدمة في مجال تكنولوجيا التعبئة والتغليف (بما في ذلك علب التروس ذات التصميم المضاد للتآكل) - يمكنها زيادة كفاءة العمل والمرونة الميكانيكية وسرعة الدورة

• آلة النسيج
• خط إنتاج تعليب آلي
